부싱의 열팽창계수(CTE)는 다양한 엔지니어링 시나리오에서 부싱의 성능과 적용에 큰 영향을 미치는 중요한 매개변수입니다. 신뢰할 수 있는 부싱 공급업체로서 당사는 이 특성의 중요성과 귀하의 프로젝트에 미치는 영향을 이해하고 있습니다. 이번 블로그 게시물에서는 부싱의 열팽창 계수가 무엇인지, 왜 중요한지, 부싱 선택 및 사용에 어떤 영향을 미치는지 살펴보겠습니다.
열팽창계수 이해
열팽창 계수는 온도 변화에 따라 재료가 얼마나 팽창하거나 수축하는지를 나타내는 척도입니다. 이는 단위 온도 변화에 따른 재료의 길이 또는 부피의 부분적 변화로 정의됩니다. 선형 열팽창의 경우 계수는 일반적으로 섭씨당(°C⁻1) 또는 화씨당(°F⁻1) 단위로 표시됩니다.
수학적으로 재료의 선형 팽창은 다음 공식을 사용하여 계산할 수 있습니다.
ΔL = αL₀ΔT
어디:
- ΔL은 재료의 길이 변화입니다.
- α는 선형 열팽창 계수입니다.
- L₀는 재료의 원래 길이입니다.
- ΔT는 온도 변화입니다.
예를 들어, 선형 열팽창 계수가 10 × 10⁻⁶ °C⁻¹인 재질로 제작된 부싱의 원래 길이가 100mm이고 온도가 50°C 증가하면 길이 변화는 다음과 같이 계산할 수 있습니다.
ΔL = (10 × 10⁻⁶ °C⁻1) × 100mm × 50°C = 0.05mm
이는 온도가 50°C 증가하면 부싱이 0.05mm 팽창한다는 것을 의미합니다.
부싱에서 열팽창 계수가 중요한 이유
부싱의 열팽창 계수는 다음과 같은 이유로 중요한 고려 사항입니다.
피팅 및 여유 공간
부싱을 하우징이나 샤프트에 설치할 때 부싱과 결합 부품 사이의 간격을 주의 깊게 설계하여 적절한 장착과 기능을 보장해야 합니다. 부싱의 열팽창 계수가 주변 구성 요소의 열팽창 계수와 크게 다른 경우 온도 변화로 인해 간격이 변경될 수 있습니다. 이는 과도한 플레이, 바인딩, 심지어 부싱이나 전체 시스템의 고장과 같은 문제로 이어질 수 있습니다.
예를 들어, 열팽창 계수가 낮은 플라스틱 하우징에 열팽창 계수가 높은 금속 부싱을 설치한 경우 온도가 상승하면 부싱이 하우징보다 더 많이 팽창하게 됩니다. 이로 인해 꽉 끼워지고 마찰이 증가하며 부싱이나 하우징이 손상될 가능성이 있습니다.
재료 호환성
서로 다른 재료가 근접하게 사용되는 응용 분야에서는 열 응력과 잠재적인 고장을 방지하기 위해 재료의 열팽창 계수가 호환되어야 합니다. 예를 들어, 부싱이 기판에 접착되는 복합 구조에서 열팽창 계수의 불일치로 인해 온도 변화 중 재료의 차등 팽창 및 수축으로 인해 접착이 실패할 수 있습니다.
치수 안정성
항공우주나 자동차 엔진과 같은 정밀 응용 분야에서는 부싱의 치수 안정성이 매우 중요합니다. 열팽창 계수는 다양한 온도 조건에서 부싱의 모양과 치수를 유지하는 능력에 영향을 미칩니다. 열팽창 계수가 높은 부싱은 치수 변화가 심해 시스템의 정확도와 성능이 저하될 수 있습니다.
일반적인 부싱 재료의 열팽창 계수
부싱의 열팽창 계수는 부싱이 만들어지는 재료에 따라 달라집니다. 부싱에 사용되는 몇 가지 일반적인 재료와 대략적인 선형 열팽창 계수는 다음과 같습니다.
| 재료 | 선형 열팽창 계수(×10⁻⁶ °C⁻¹) |
|---|---|
| 알류미늄 | 스물셋 |
| 놋쇠 | 18-20 |
| 청동 | 17-19 |
| 강철 | 11-13 |
| 플라스틱(예: PTFE) | 100-250 |
보시다시피 다양한 재료의 열팽창 계수는 매우 다양할 수 있습니다. 이는 호환성과 최적의 성능을 보장하기 위해 특정 응용 분야에 적합한 재료를 선택하는 것이 중요함을 강조합니다.
열팽창계수에 따른 올바른 부싱 선택
부싱을 선택할 때 부하 용량, 내마모성, 화학적 호환성과 같은 다른 요소와 함께 열팽창 계수를 고려하는 것이 필수적입니다. 다음은 정보에 입각한 결정을 내리는 데 도움이 되는 몇 가지 지침입니다.
열팽창계수 일치
가능하면 주변 구성 요소와 열팽창 계수가 유사한 부싱 재료를 선택하십시오. 이렇게 하면 열 응력의 위험이 최소화되고 넓은 온도 범위에서 안정적인 장착이 보장됩니다.
작동 온도 범위를 고려하십시오.
적용 분야에 온도 변화가 심한 경우 과도한 팽창이나 수축 없이 예상되는 극한 온도를 견딜 수 있는 부싱 소재를 선택하십시오. 고온 응용 분야의 경우 세라믹이나 고온 합금과 같은 재료가 더 적합할 수 있으며, 저온 응용 분야의 경우 열팽창 계수가 낮은 재료가 선호될 수 있습니다.
부싱 공급업체에 문의하세요
전문 부싱 공급업체로서 당사는 다양한 응용 분야에 적합한 부싱을 선택하는 데 있어 광범위한 지식과 경험을 보유하고 있습니다. 우리는 귀하의 특정 요구 사항을 평가하고 열팽창 계수, 부하 용량 및 작동 조건과 같은 요소를 기반으로 가장 적합한 부싱 재료를 추천하는 데 도움을 드릴 수 있습니다.
응용 프로그램 및 예
부싱의 몇 가지 일반적인 응용 분야와 열팽창 계수가 성능에 어떤 역할을 하는지 살펴보겠습니다.
자동차 서스펜션 시스템
자동차 서스펜션 시스템에서 부싱은 소음, 진동 및 충격을 줄이면서 다양한 구성 요소 간의 유연한 연결을 제공하는 데 사용됩니다. 스프링, 컨트롤 암, 스태빌라이저 바는 부싱을 사용합니다.서스펜션 부품용 스프링 부싱. 자동차 서스펜션 시스템의 작동 온도는 운전 조건, 주변 온도 등의 요인에 따라 크게 달라질 수 있습니다. 따라서 전체 온도 범위에 걸쳐 적절한 장착과 기능을 보장하려면 적절한 열팽창 계수를 갖춘 부싱을 선택하는 것이 중요합니다.
산업기계

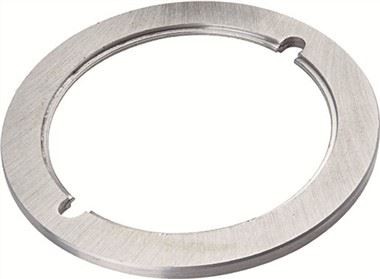

산업 기계에서 부싱은 회전 또는 왕복 운동하는 샤프트를 지지하고 마찰을 줄이는 데 사용됩니다. 트러니언 샤프트와 트러니언 와셔는 다음과 같은 부싱을 사용합니다.트러니언 샤프트 부싱그리고트러니언 와셔. 이러한 부싱의 열팽창 계수는 기계의 정렬과 성능에 영향을 미칠 수 있습니다. 고속 회전 기계에서는 부싱과 샤프트 사이의 열팽창 계수 불일치로 인해 진동이 발생하고 마모가 증가하며 효율성이 저하될 수 있습니다.
항공우주 애플리케이션
항공우주 응용 분야에서 부싱은 랜딩 기어, 조종면, 엔진 마운트와 같은 중요한 구성 요소에 사용됩니다. 이러한 응용 분야에는 높은 정밀도와 신뢰성이 필요하며 극한의 온도 조건에서 적절한 장착과 기능을 보장하려면 부싱의 열팽창 계수를 신중하게 고려해야 합니다. 예를 들어, 제트 엔진의 부싱은 과도하게 팽창하여 간격 문제를 일으키지 않고 고온을 견딜 수 있어야 합니다.
결론
부싱의 열팽창 계수는 부싱의 성능, 신뢰성 및 다른 구성 요소와의 호환성에 영향을 미치는 중요한 특성입니다. 부싱 공급업체로서 당사는 열팽창 계수 및 기타 요인을 기반으로 올바른 재료를 선택하는 것이 중요하다는 것을 이해하고 있습니다. 부싱 선택 과정에서 열팽창 계수를 고려하면 안정적인 장착을 보장하고 열 응력 위험을 줄이며 응용 제품의 성능을 최적화할 수 있습니다.
부싱의 열팽창 계수에 대해 질문이 있거나 특정 응용 분야에 적합한 부싱을 선택하는 데 도움이 필요한 경우 주저하지 말고 당사에 문의하십시오. 우리는 귀하의 요구 사항을 충족할 수 있는 최고의 솔루션과 기술 지원을 제공하기 위해 왔습니다.
참고자료
- Callister, WD, & Rethwisch, DG(2010). 재료 과학 및 공학: 소개. 존 와일리 앤 선즈.
- VDI 2230: 고강도 볼트 체결부의 시스템 계산. VDI (독일 엔지니어 협회).
